锻钢波纹管截止阀

首页> 锻钢波纹管截止阀
所属系列: 截止阀系列
名称: 锻钢波纹管截止阀
型号: WJ61H WJ61Y
检索关键字: 锻钢波纹管截止阀
销售电话:021-59965667 59988753 图文传真:021-56467791

点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





锻钢波纹管截止阀产品特征
1、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准
2、没有流体损失,降低能源损失,提高工厂设备安全
3、使用寿命长,减少维修次数,降低经营成本
4、坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏

锻钢波纹管截止阀技术规范

制造标准:       API 602
结构长度:      ANSI B16.10
承插焊标准:   ANSI B16.11
试验标准:      API 598

锻钢波纹管截止阀性能规范

公称压力(Lb)

壳体试验压力(Mpa)

密封压力试验(Mpa)

适用温度(℃)

适用介质

800

19.5

14.3

CS:-29~425℃
SS:-59~540℃

水
蒸汽
油品

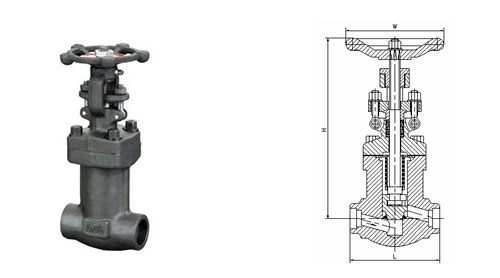

锻钢波纹管截止阀产品结构图

锻钢波纹管截止阀主要零部件材料

阀体/阀盖

阀杆

阀瓣

波纹管

螺栓

螺母

填料

垫片

A105

420

A105

304

B7

2H

石墨

石墨+304

F304

F304

F304

304

B8

8

石墨

石墨+304

F316

F316

F316

304

B8

8

石墨

石墨+304













锻钢波纹管截止阀主要连接尺寸

Size

15

20

25

32

40

50

L

150∼800Lb

92

111

120

152

172

220

H

150∼800Lb

195

226

248

282

325

360

W

150∼800Lb

100

125

160

160

180

240

订货须知:
一、①锻钢波纹管截止阀产品名称与型号②锻钢波纹管截止阀口径③锻钢波纹管截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门锻钢波纹管截止阀型号,请按锻钢波纹管截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的正钢阀门专家为您审核把关。
